Verwarmingsbronnen vergeleken: ThermIQ vs. HR-ketel (gas)

Eind vorig jaar hebben we onze badkamer verbouwd, waarbij we de radiator vervangen hebben door een infrarood verwarmingspaneel van ThermIQ. Daarmee verhogen we ons elektriciteitsverbruik, maar verlagen we het gasverbruik. Aangezien ik zelf op termijn graag van het gasnet af wil, om de simpele reden dat ik ook nog maar 1 aansluiting heb voor telefonie, internet en tv, wil ik graag weten wat overschakelen doet met m’n totale energieverbruik. Om zelf te kunnen berekenen wat het effect is heb ik van ThermIQ verbruiksgegevens gekregen van twee soortgelijke woningen, een uitgerust met een traditionele HR-ketel en een all-electric woning zonder vloerverwarming die is uitgerust met infrood panelen van ThermIQ. Deze informatie mag ik geanonimiseerd gebruiken. Hierbij dus een eerste poging tot vergelijken.

Opmerkingen of commentaar op de berekeningen en argumentatie zijn welkom. Ik moet namelijk aannames doen om vanuit totale verbruikscijfers per maand naar het effect op energieverbruik voor verwarming en warm tapwater te komen. Omdat ik de verschillen wel erg groot vond, heb ik onze eigen energieverbruikscijfers voor 2014 er naast gelegd.

Uitgangspunt: totaal energieverbruik in 2014

Als uitgangspunt voor de berekening neem ik het totale energieverbruik over 2014 (gas en elektriciteit), waarbij ik uitgegaan ben van een calorische waarde van 35,17 MJ per m3 aardgas en 3,6 MJ per kWH. Oftewel: 1 m3 aardgas staat gelijk aan 9,77 kWh elektriciteit. Basisgegevens:

2014 Therm IQ HR-ketel Beek 2014 Beek incl opwek
Elektriciteit 7130 2724 3477 -128
Gas 0 2319 744 603

Elektriciteit in kWh en gas in m3. Zoals te zien is in bovenstaande tabel ligt het gasverbruik van de aangeleverde referentiewoning ver boven ons eigen gasverbruik (ook als ik de zonneboiler wegreken). Reden om ThermIQ niet alleen met de aangeleverde gaswoning te vergelijken, maar ook met ons eigen energieverbruik in 2014 (met en zonder energieopwekking). Omrekenen van het volledige energieverbruik naar kWh geeft dan het volgende resultaat op jaarbasis. Wat meteen duidelijk maakt dat de woning met HR-ketel voor onze begrippen een het grotere oppervlak. Omgerekend naar kWh per m2 ligt de woning met HR-ketel slechts 10% meer energie verbruikt dan wij. Zelfs met energieopwekking komen we nog niet aan het energieverbruik per m2 van de woning met infrarood verwarming.

2014 in kWh Therm IQ HR-ketel Beek 2014 Beek incl. opwek
Electriciteit 7130 2724 3477 -128
Gas 0 22655 7268 5891
Totaal 7130 25379 10745 5763
m2 250 250 119 119
kWh/m2 29 102 90 48

Onderstaande grafiek toont de opsplitsing van het totale energieverbruik naar maand, waarbij het gasverbruik wederom omgerekend is naar kWh voor de vergelijkbaarheid. Er is niet gecorrigeerd voor vierkante meters.

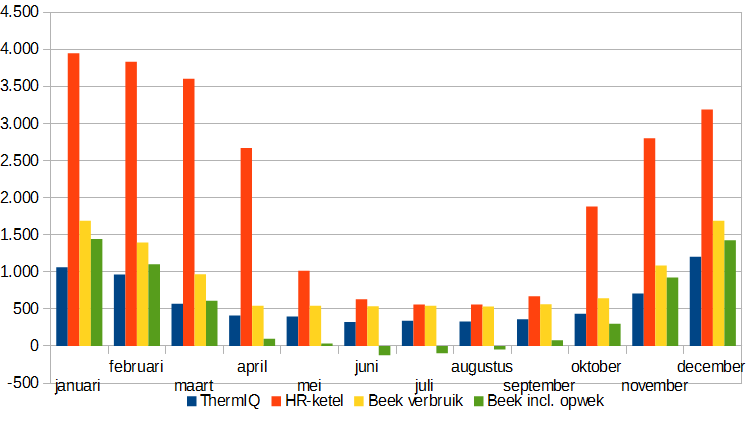

Totaal energieverbruik per maand in kWh. woning met ThermIQ, vs woning HR-ketel, beide vergeleken met maandelijks eigen energieverbruik in 2014
Totaal energieverbruik per maand in kWh. woning met ThermIQ, vs woning HR-ketel, beide vergeleken met maandelijks eigen energieverbruik in 2014. Ongecorrigeerd voor m2.

Bovenstaande grafiek laat zien dat het maandelijks energieverbruik van de woning met HR-ketel veel hoger ligt dan van de woning met ThermIQ panelen. Ons eigen totale energieverbruik ligt wel fors lager dan dat van de aangeleverde woning met HR-ketel, maar het lukt ons helaas geen enkele maand om onder de woning met ThermIQ te komen. Pas als ik het opwekken van energie met onze zonneboiler, zonnepanelen en winddelen meereken komen we in de winter in de buurt van de woning met ThermIQ, terwijl we ’s vanaf het voorjaar tot en met de herfst lager uitkomen. En dat terwijl ons huis dus meer dan de helft kleiner is 😦

Als ik daar voor corrigeer, dan komen we in de zomermaanden zelfs hoger uit dan het huis met HR-ketel. Alleen in het stookseizoen (januari t/m april en oktober t/m december) lukt het om lager uit te komen. Geen enkel maand komen we in de buurt van het huis met infrarood verwarming. Pas als ik onze energieopwekking meeneem komen we van april t/m oktober lager of ongeveer gelijk uit als het huis met ThermIQ verwarming.

Energieverbruik per vierkante meter vloeroppervlak, uitgesplits naar maand.
Energieverbruik per vierkante meter vloeroppervlak, uitgesplitst naar maand.

Aannames tapwater en elektriciteitsverbruik

Om tot een eerlijke vergelijking van het energieverbruik te komen is het nodig om bij de woningen met HR-ketel het energieverbruik voor tapwater en koken af te splitsen. Bij de woning met ThermIQ panelen moet daarnaast het elektriciteitsverbruik van andere delen van de woning afgesplitst worden van het elektriciteitsverbruik voor verwarming.

Aannames ThermIQ woning:

  • Elektriciteitsverbruik overig inclusief warm tapwater: gemiddeld 313 kWh/maand. In totaal 3751 kWh.
  • Elektriciteitsverbruik warm tapwater: 1.600 kWh/jaar (133 kWh/maand)
  • Overige elektriciteitsverbruik 2.151 kWh (3751 totaal – 1600 voor warm tapwater)

Aannames HR-ketel woning:

  • Gasverbruik warm tapwater en koken: 20% gasverbruik. Rest voor verwarming woning.

Vergelijking energieverbruik voor verwarming per maand

Op basis van bovenstaande aannames kom ik tot de volgende resultaten voor het totale energieverbruik voor verwarming per maand.

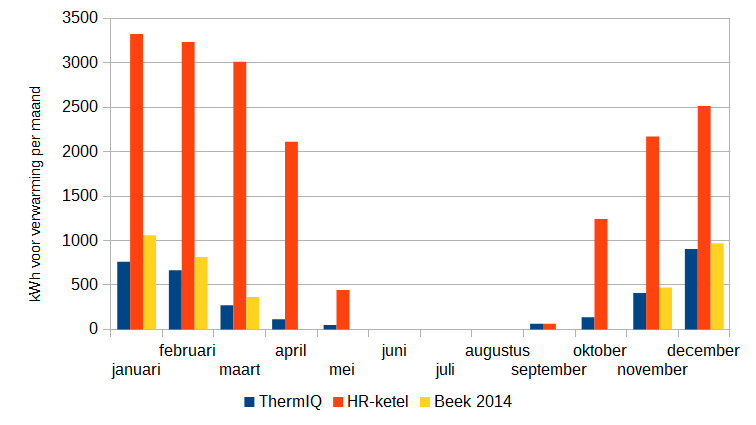

Energieverbruik_vergelijken_thermiq-vs-gas_verwarming_per_maand
Energieverbruik voor verwarming per maand.
Energieverbruik_vergelijken_thermiq-vs-gas_verwarming_cumulatief
Energieverbruik voor verwarming cumulatief.

Zoals te zien is in de grafieken is het energieverbruik voor verwarming bij de woning met HR-ketel veel hoger dan het energieverbruik voor verwarming bij de all-electric woning met ThermIQ panelen. Ons eigen energieverbruik voor verwarming weet redelijk in de buurt te blijven van de woning met ThermIQ panelen. Wederom zijn bovenstaande grafieken te aardig voor onze prestatie en te onaardig voor het huis met de HR-ketel. Want ook hier moet nog gecorrigeerd worden voor het aantal vierkante meters van de woning. Als ik dat doe, wordt het plaatje heel anders en kan ik alleen nog zeggen dat we een beter geïsoleerd huis hebben of zuinger stoken dan het huis met HR-ketel. De verschillen worden echter een stuk minder groot. Zelfs als ik al ons gasverbruik toereken aan verwarming en niets aan warm tapwater (koken doen we elektrisch).

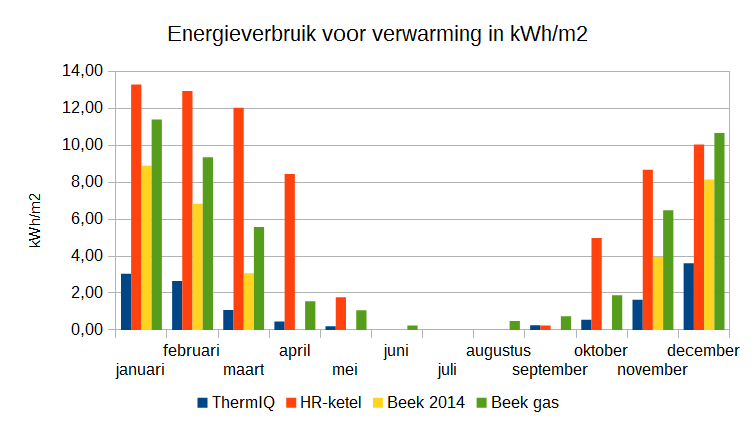

Energieverbruik_vergelijken_thermiq-vs-gas_verwarming_per_maand_per_m2
Energieverbruik voor verwarming in kWh/m2 per maand.

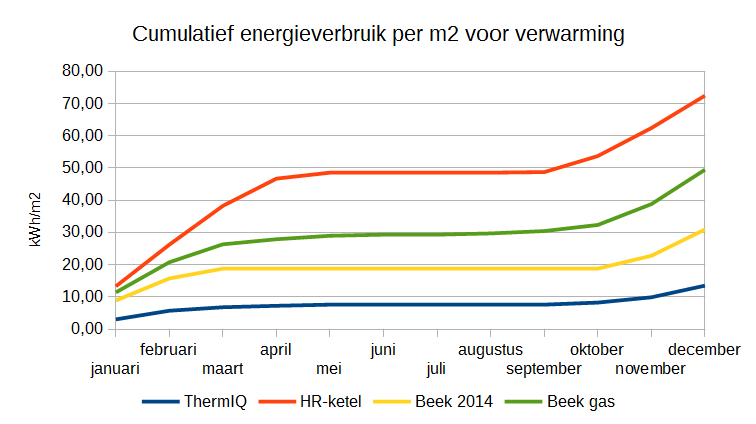

Energieverbruik_vergelijken_thermiq-vs-gas_verwarming_per_maand_per_m2_cumulatief
Energieverbruik voor verwarming per maand cumulatief (year to date). In kWh/m2 huisoppervlak.

Het energieverbruik voor verwarming bij de woning met ThermIQ verwarming ligt 56% lager dan ons energieverbruik voor verwarming. Als ik dat simpel omzet naar ons eigen huis zou dat betekenen dat we zo’n 1610 kWh aan elektriciteit voor verwarming met ThermIQ kwijt zouden zijn.

Energiekosten

De jaarnota van de woning met ThermIQ panelen komt uit op Euro 1.358. De woning met HR-ketel komt uit op Euro 1.923. Beide op basis van Greenchoice Greenmix. In beide gevallen een stuk hoger dan onze jaarrekening, maar daar zit dan ook nog een fors deel eigen energieopwekking bij en ons vloeroppervlak is een stuk kleiner (119 m2 tegen 250 m2).

Terugverdientijd ThermIQ

Doorrekenen van het extra elektriciteitsverbruik op basis van de woning met ThermIQ verwarming leert dat we bij het huidige elektriciteitstarief € 350 / jaar aan extra elektriciteitskosten zouden hebben voor verwarming. Daar komt nog ongeveer 800 kWh voor warm tapwater bij (de helft van het elektriciteitsverbruik voor warm tapwater van de woning met ThermIQ verwarming, de andere helft komt van onze zonneboiler). In totaal komen de extra elektriciteitskosten dan op € 510.

Onze variabele gasrekening was vorig jaar € 545. Een besparing van € 35 per jaar, niet echt de moeite waard. Ware het niet dat het de mogelijkheid biedt om de gasaansluiting af te laten sluiten wat ook nog eens € 260 aan vaste kosten scheelt (op basis van tarieven 2014). Afsluiten kost dan wel weer eenmalig € 750. Ook kan het jaarlijks onderhoudscontract voor de CV-ketel de deur uit wat weer een paar tientjes scheelt. De jaarlijkse besparing komt daarmee uit op € 330.

De ruwe indicatie van de kosten om het ThermIQ systeem voor het hele huis te installeren die ik zelf heb opgesteld m.b.v. de rekentool op Thuisbaas zit op zo’n € 6.000. Met de kosten van het afsluiten van de gasaansluiting en het bijplaatsen van bv. een doorstroomverwarmer a € 500 komen de totale kosten dan op ongeveer € 7.250. Een terugverdientijd van 22 jaar.

Conclusies

Op basis van de gegevens die ik heb durf ik nog geen hele harde conclusies te trekken. Een aantal zaken vallen me wel op:

De woning met ThermIQ panelen doet niet onder voor onze eigen woning in totaal energieverbruik voor verwarming, terwijl de woning aanzienlijk meer vloeroppervlak heeft. Wanneer ik daar voor corrigeer dan ben ik simpelweg jaloers op het energieverbruik van de woning met infraroodverwarming.

De woning met HR-ketel zit fors hoger dan de woning met ThermIQ panelen en onze eigen woning. Ook als ik corrigeer voor het aantal vierkante meter wordt in de woning met HR-ketel dan bij ons, zelfs als ik al ons gasverbruik toereken aan verwarming en niets aan warm tapwater.

Ik heb te weinig informatie over de woningen om te weten of dit ligt aan de woningeigenschappen (isolatie etc.) of gebruikswijzen. Wat ik begrijp van ThermIQ is dat de gegevens betrekking hebben op twee woningen die vergelijkbaar zijn in gebouweigenschappen (bouwjaar, isolatie, omvang etc). Het kan dus hooguit zo zijn dat de woning met HR-ketel meer verwarmt, aan de andere kant is het energieverbruik voor verwarming in de woning met ThermIQ verwarming vergelijkbaar met dat van ons.

Wat verder opvalt is dat de alle-electric woning (ThermIQ) erg laag zit in het overige elektriciteitsverbruik. Ruim 30% lager dan ons elektriciteitsverbruik en ook meer dan 10% lager dan het elektriciteitsverbruik voor de woning met HR-ketel. Daar staat tegenover dat het elektriciteitsverbruik voor verwarming nog lager wordt als ik een hoger elektriciteitsverbruik voor warm water of overige aanneem. Een deel van ons hogere elektriciteitsverbruik in vergelijking met de woning met ThermIQ kan komen door een minder zuinigere mechanische ventilatie (of het ontbreken ervan in de woning met ThermIQ) en doordat bij ons de pomp van cv-ketel elektriciteit verbruikt.

De terugverdientijd is in ons geval nog niet echt om over naar huis te schrijven, maar wel interessant genoeg om de prijsontwikkeling in de gaten te houden. Al was het maar omdat het een investeringsbedrag is dat binnen bereik is zonder extra leningen af te sluiten, in tegenstelling tot veel van de nul-op-de-meter concepten waar in ons geval een extra lening voor afgesloten zou moeten worden. Bovendien kan de besparing best eens hoger zijn, omdat we wel vloerisolatie hebben. Ook kan het zijn dat ik te veel infraroodpanelen heb ingeschat, een goede installateur kan dat (ondanks de rekentool) ongetwijfeld beter berekenen dan ik.

ThermIQ heeft momenteel samen met Urgenda een speciale kortingsactie lopen bij Thuisbaas.

Nogmaals: opmerkingen, aanmerkingen, correcties en aanvullingen zijn welkom.
